XHDATA D-808

 Régóta piszkálta már a fantáziámat egy dolog, nevezetesen az AIR BAND. Rádióztam eddig CB és PMR csatornákon, ahol beszélni is lehet rádióamatőr engedély nélkül, de hallgattam VHF csatornákat is. Volt szerencsém az ISS Nemzetközi űrállomást is hallgatni. Viszont vannak ezen kívűl még egyéb frekvenciák, amik vadászhatók. 2015 körül, mikor először érdeklődtem a rádiózás után, vásároltam egy Grundig YachtBoy 400-as rádiót, mely tudta az Sw, Mw, LW tartományt, és az SSB-t is. Ez a készülék már akkor is volt vagy 30 éves, mára 37, és korszerűtlen, öreg, elektronikahibás lett. Nem működik megfelelően. Gondolkodtam, hogy vegyek-e egy olyan kézirádiót, amely tudja az AIR BAND-et, vagy valami más megoldást keressek, hiszen nem akartam egy harmadik kézirádiót, a 2 db Baofeng UV82 mellé. Így esett a választásom az XHDATA D-808-ra. Kutakodván az Amazonon, Ebay-en, ezt a készüléket fedeztem fel magamnak, nagyszerű paraméterei miatt. Jelenleg szállítással 40.000 ft az ára, az Amazon hozza öt munkanapon belül. Kivártam a megfelelő pillanatot, és megrendeltem. Három napja van a birtokomban, túl vagyok az első teszteken, és az ismerkedésen. Ebben a posztban szeretném bemutatni ezt a rádiót, és leírni az első tapasztalatokat ...

XHDATA D-808

Nézzük meg a kicsomagolás folyamatát

Dobozban doboz, igényes csomagolás

Érdemes áttanulmányozni a kis logókat, piktogrammokat ...

Hátoldalon a műszaki specifikáció

Igényesen, vigyázó csomagolásban ...

USB-s töltőkábel a 18650-es akksihoz, és a kb 2.5 méter hosszú antenna

És végre kezünkben maga a rádió

Nagyon jó, hogy kapunk hozzá egy alap antennát, és hogy nem elemről megy,

hanem USB-ről tölthető akkumulátorról.

Kedves tartozék ez a bőrhatású tasak, és természetesen maga a leírás is megtalálható

Várja feladatát ... Méretei: 15 x 10 x 5 cm. Nagyon kompakt, nagyon igényes
Kezelőszervei jól átgondoltak, a gombok nyomáspontja kellemes.

Hátulján támasztóláb, antenna, alapvető műszaki adatok,
és a 18650-es 3.7 V 2000 mAh akksi háza.

Letisztult kezelőszervek, igényes gombok ...

USB csatlakozó, finomhangolás, manuális kereső

Csuklópánt, külső antenna, hangerőszabályzás, fülhallgató Jack

Távolítsuk el a fóliát, csukjuk vissza a fedelet, és indulhat a buli !
Hatalmas dolog, hogy nem elemről megy ...

Tapasztalatok:

Az első pár, tesztjellegű használat során nagyon kellemes benyomásokat szereztem, egy vasszerkezeten álló zsindelytetős teraszon ülve, jobboldalról házzal "árnyékolva" is, rengeteg csatornát találtam, FM, rövidhullám sávokon. A rádió saját antennája is abszolút elégséges, de érzékenysége, annak antennájával tovább növelhető. Amiért megvettem, (nevezetesen a az AIR BAND) hallgatását abszolút támogatja, és Budapesttől 40 km-re hallom a budaörsi és ferihegyi tornyot, plusz az azokra beszélő járatok pilótáit. A rádióval még ki sem mentem igazán magas, nyílt területre, de már a kertben ülve is abszolút meggyőzött. A házban is vételezi a "repsávokat", igaz ott már 20-30 %-al gyengébben (saját antennával). A rádió hangja abszolút rendben van, érzékenysége kiemelkedő. Külső fülhallgatóval pedig csodálatos mélyeket is ad, ha valaki FM rádiózásra használná.

Műszaki paraméterek:

A bejegyzés következő részében szeretném bemutatni a rádió műszaki paramétereit, tudását, és ehhez a gyártó honlapjáról fogok adatokat venni, mert azt tartom pontosnak és hitelesnek. Ismerkedjünk meg tehát ezzel a rádióval, melyet pár nap alatt nagyon megkedveltem, és amit igen jónak tartok.

Forrás: https://radiwow.com/products/xhdata-d-808?VariantsId=10146

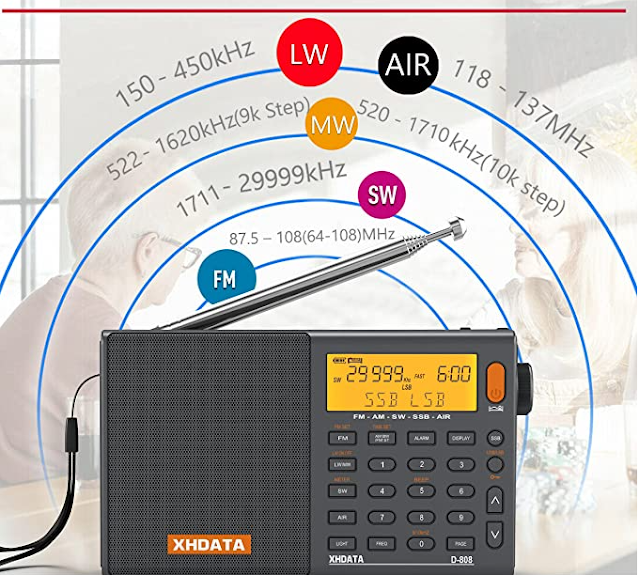

XHDATA D-808
FM stereo /AM / SW / MW / LW /AIR BAND, RDS, SSB, LSB Portable Digital Radio

Frequency range:

• FM: 87.5 – 108 (64-108) MHz

• LW: 150 – 450 kHz

• MW: 522 – 1620 kHz (9k Step) 520 - 1710 kHz (10k step)

• SW: 1711 – 29999 kHz

• AIR: 118 – 137 MHz

Sokat kínál ez a rádió

DSP támogatás

DSP (Digital Signal Processing) technikát alkalmaz, nagyfrekvenciás analóg,
középfrekvenciás áramkört tartalmaz, különféle frekvenciakonverziókat.
Nagymértékben javítja a vevő érzékenységét, szelektivitását és az interferencia elleni képességét

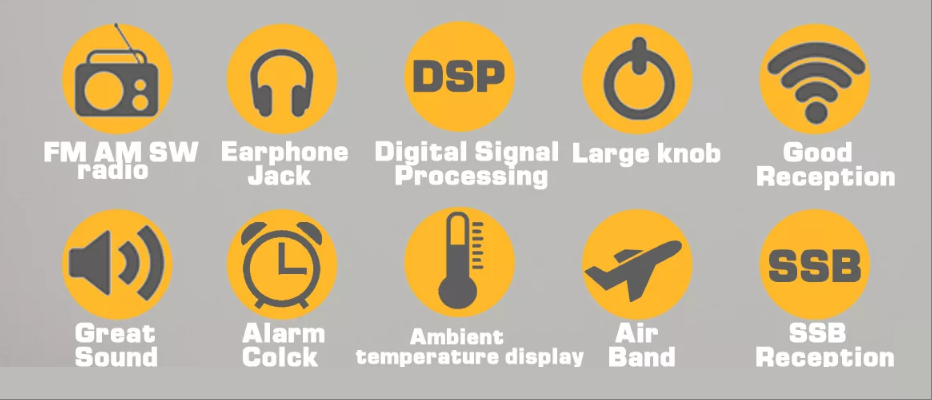

A rádió szolgáltatásai tulajdonságai

Több, mint elégséges ...

Carant ACY-7 antenna

 Régi és első szerzeményem ez a Carant ACY-7 antenna. Amikor elkezdtem a PMR rádiózást, és szerettem volna az otthonomtól távolabb is rádiózni, kicsit komolyabb antennával, mint a kézirádió sajátja, akkor vásároltam ezt az antennát. Tudtam, hogy kapható olcsóbban a Dipol cég ATK sorozata, de hallottam erről is. Professzionálisabb felépítése, és az a tény, hogy magyar termék, az irányba terelt, hogy ezt válasszam. Nem bántam meg egy cseppet sem, nagyon jó antennának tartom. Azért is, mert annak ellenére, hogy csak 7 tagú, majdnem hozza azt nyereségben, mint az ATK-10, ami 2x ilyen hosszú. Kitelepülések esetén igenis számít, hogy mekkora az antenna, és mit tud nyereségben. Szóval beszereztem ezt a terméket szűk egy éve, és megelégedéssel használtam. Bemutatnám magát az eszközt, és elmesélem, hogy miért került újra fókuszba ...

Carant ACY-7 Yagi antenna

Műszaki tulajdonságok:

• Típus: 7 elemes yagi

• Frekvencia tartomány: 380-470 MHz
• Impedancia: 50Ω
• Sugárzási szög: 70°
• Polarizáció: horizontális / vertikális
• Nyereség: 10 dBi @ 430 MHz
• VSWR: < 2:1
• Maximális bemeneti teljesítmény: 15 W (túléli a 25 Wattot is, ha szükséges)

• Csatlakozás: FME dugó
• Anyaga: alumínium ötvözet, acél
• Szélállóság: 30 m/s
• Felület: 0.05 m²
• Mérete: 755 x 420 x 410 mm
• Súly: 1030 g

Csatlakozása: FME female

Szóval történt a legutóbbi kitelepüléskor, hogy elkezdett recsegni a rádió, és kimaradozó volt a vétel. Először csak valami zavaró tényezőre gondoltunk, majd vizsgálni kezdtük az antennát. Szomorú dologra derült fény, nevezetesen hogy széthullott a csatlakozás a csatlakozó bekötőpontján. Annak idején, szerelt kábelt kértem hozzá, mert kezdőként halvány gőzöm nem volt, hogy milyen csatlakozó, milyen kábel, hogyan kell szerelni, krimpelem vagy forrasztom, szóval egyszerűbb volt így. Az üzlet, ahonnan rendeltem, sokszor segített már nekem, de ezt akkor elszúrták hamarosan kiderül, hogy mi volt a probléma az FME csatlakozóval melyet a kábelre szereltek ...

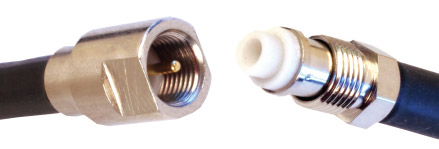

Az antenna csatlakozójában is egy ilyen male csatlakozó van (baloldal)

A csatlakozásnál a hollandi rögzít mindent, de az nem volt az én csatlakozómon.
Egyszerűen lehagyták róla, emiatt hullott szét az egész.

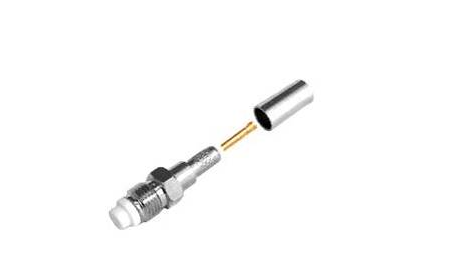

Kellett hát egy donor ...

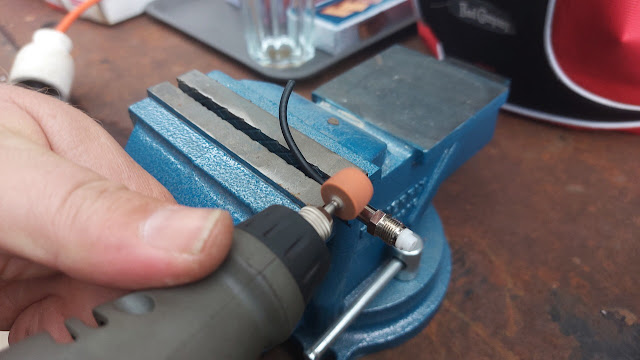

Diesel barátom le is operálta róla a csavart

Esettanulmánynak is beillett ez a történet !

Megfuttatuk a meleg eret forrasztóónnal

Méretre vágtuk , majd rendeztük az árnyékolást, krimpeltünk

A H-155-ös kábelre felkerült a zsugorcső is

és megkaptuk a gyönyörű csatlakozót, a rögzítőcsavarral

Be is került a helyére, immáron szabályosan rögzítve

A régi BNC helyett Amphenol csatlakozót kapott a rádió oldal.
Így megyünk be majd a Retevis RT95-ös mobilrádióba.

Persze rendeltem Amphenol -> SMA male adaptert is, a kézirádiók miatt.

Örömel teszteltük az új tápvonalat, amely kitűnőre vizsgázott.
Hibátlanul teljesített a műszeres teszt során is.

ATK-10 Yagi antenna

 Ahogy az ezt megelőző posztomban írtam, én is beneveztem Robi rendelése alkalmával egy ATK-10-es Yagi rendszerű antennára. Van egy Carant 7 elemes Yagim, és gondoltam, hogy az Aszódi alá feltennék egy irányított antennát teszt jelleggel a dunaújvárosi papagáj átjátszó irányába, vagy Budapestre nézve. Ezt még nem tudom, mert sok minden múlik azon, hogy mit hall az Aszódi, s hogy hall-e valamilyen átjátszót, itt a 190 méter magas Bicskén ... Szóval azt mondtam magamban, hogy tapasztaltam, hogyan dolgozik az ATK-5, van egy kitelepülős Carant hételemű Yagi antennám, így ha már lúd, legyen kövér, nézzük meg mit tud a lengyel Dipol cég ATK-10-es modellje . Miután végeztünk Robi antennájával, az enyém következett. Lássuk, hogyan is néz ki ez az irányított antenna !

140 cm, 10 elemes ATK

ATK-10 Yagi rendszerű antenna (forrás: antennak.hu)

Kiemelném a 9.5 - 12 dB nyereséget, és a kb 60 fokos horizontális nyílásszöget !
(Forrás: antennak.hu)

Összeraktuk, a darabokban érkező antennát.
Én hiányolok a csavarok alá rugós alátétet, de így is működik a dolog.

Oda kellett egy gyorskötöző, mert nem szorul össze rendesen a V alakú elem

Ha kitelepülős antennának használjuk, hasznos az M6-os szárnyas anya. Beszereztem már ...
Igen stabilnak ítélem ezt a bilincset.

Ez pedig a bekötőpontot rejtő műanyag ház.

Felfedeztem magamnak ezt a teflonos Sirio Amphenol csatlakozót.
Nagyon jól szerelhető, szépen feltekeredik a H-155-ös KOAX-ra

Tegyük fel a vezetékre !

Már izzítom is a pákát

Futtassuk meg forrasztó ónnal ...

Vágjuk méretre a meleg eret, mielőtt beforrasztjuk !

Kész is van

Komolyan mondom, gyönyörű, ez a Sirio csatlakozó

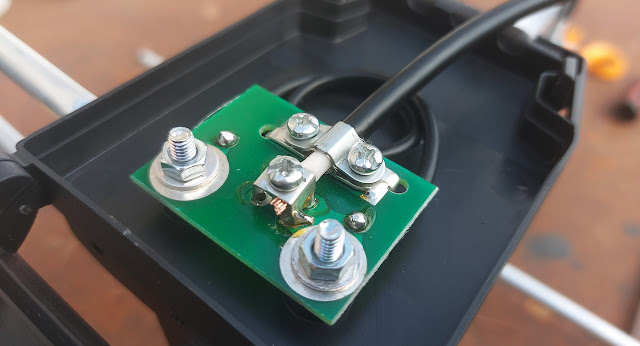

Nézzük akkor az antenna bekötését

Szükségünk lesz erre a finom kis készletre

Csupaszítsuk meg !

Mérjünk, tervezzünk, hogy miből milyen hosszan kell hagyni !

Az árnyékolásból egy mm sem látszik ki.

Jó szorosra meghúzva ...

Szépen becsukódott, korrekt lett, azt hiszem

Fent is van a csatlakozó, bekötve a vezeték másik végén

Tesztelésre vár az ATK-10 (balra) és a Carant Yagi (jobbra)

Feltettem az akksit tölteni, hamarosan kitelepülünk

Évek óta nem használtam, most ennek is meglett a feladata

A Dipol cég ATK-10-es antennája, egy erős, nagyteljesítményű, kedvező árú,  szuper antenna.
Lesz szó még róla, hogy miként is teljesít.

Ha az ATK-5 brutális volt, akkor ez vajon milyen lehet ?
