80-AS UHF antenna teszt

 Izgalmas volt a vasárnap, mert tesztelhettem az új kitelepülős antennámat. Nem akarok kitelepülések során YAGI antennákkal forgolódni, ezért felmerült bennem, hogy szerezni kellene valamilyen körsugárzó antennát 446 MHz-re. Az aszódi remek választás volna, de 3 méter hosszú. Ez kiesett. Lett volna egy jóféle Diamond használtan, de arról lecsúsztam. Feldobta ezt a MarketPlace, és megrendeltem. Nem is húzom az időt, mesélem, mutatom a teszteredményeket ! (Verdikt és antenna specifikáció a poszt végén)

Teszthez ezt a Retevis RT95-ös rádiót használtam (5, 15, 25 Watt)

4 méteren az antenna

Nekem nagyon tetszik ez a méret !

Sokakkal beszélhettem, nagyon szépen dolgozott az antenna

A bicskei rádiós csapat, és az RBK is jött a hívásomra. Köszönet !

Antenna specifikáció

Gyártó: Körmös Tibor
Típus: 80-AS 446 (5/8 lambda) UHF körsugárzó antenna
SWR: 1.1
Nyereség: ~ 5 dBi
Frekvencia: 446 MHz (egysávos)
Csatlakozó BNC

Összeköttetések:

QTH: Csabdi Írtás-tető (260m)

Bicske (8 km)

Csákvár (20 km)

Budakeszi (30 km)
Mocsa (30 km)
Kistarcsa (40 km)

Fót (45 km)
Dunaújvárosi papagáj (72 km) 25 Watt-on, (15 Watton is sikeres volt)

Az antenna várakozásomon felül teljesített.

Részemről ajánlott termék.



Kontakt:

Körmös Tibor
Tel.: +36-20-228-7564
E-mail: draws0824@gmail.com

Az eladó 100% korrekt, 2 napon belül szállít (előre utalást követően)

Betekerős PL259 csatlakozó

 Az elmúlt hét közepén megérkezett az új kitelepülős antennám, melyhez nagy reményeket fűzök. Örülök neki, mert mindösszesen kb. 60 cm hosszú, és ez nagyon jó hordozhatóságot biztosít. Ahhoz, hogy ki tudjam próbálni, azért nem mellesleg kell hozzá egy kábel is. Ezt gyártottam le vasárnap délelőtt, mielőtt belevághattam a tesztbe. Miért csinálok bejegyzést egy ilyen rutin feladatról ? Azért, mert ebben az estben nem krimpelhető, hanem "betekerős" PL259-es csatlakozót használtam a H-155-ös kábelhez. Nem volt más itthon. Jobban szerettem volna a szokásos krimpelős csatlakozót használni, de abból főzünk, ami van. Bemutatom, hogyan szereltem fel a kábel végére, hátha valakinek hasznos lesz ez az infó.

Ez volna a betekerős (nem krimpelhető) PL259 Amphenol csatalozó ...

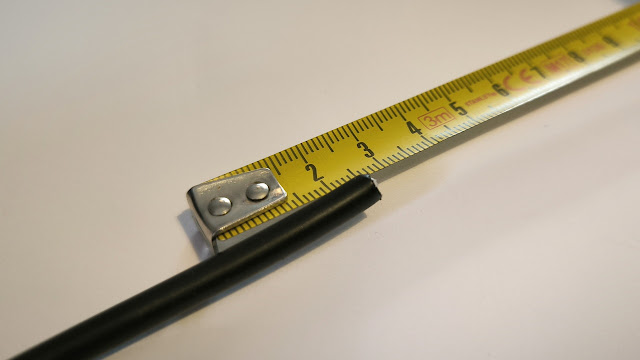

25 mm-t lecsupaszítunk a külső köpenyből

Finoman lehámozzuk a fóliát

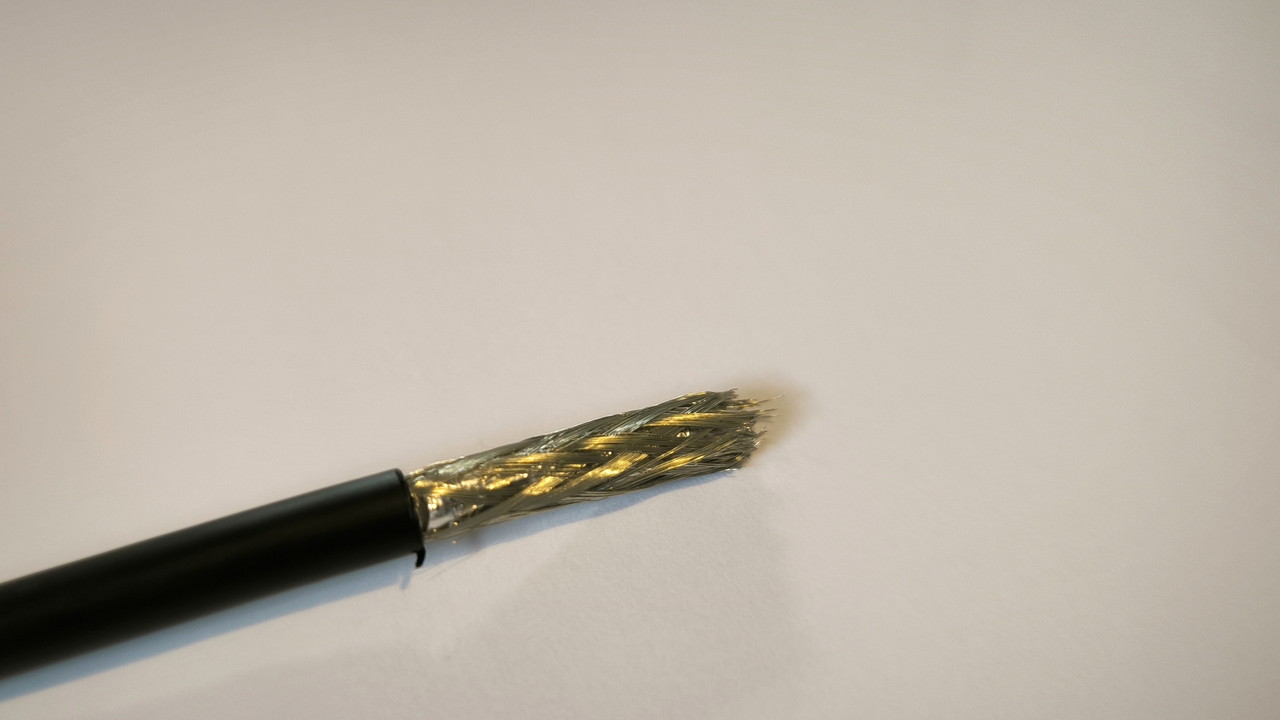

Előbukkan a szépen sodort - fonott árnyékolás

Sugár irányban kihajtva, derékszögben 5 mm hosszúra levágjuk körben,
majd visszahajtjuk teljesen a külső köpenyre

4 mm maradjon meg a (fehér) dielektrikumból. Sodorjuk meg az ereket,
hogy ne akadjanak el bent, amikor betoljuk a forró pont tüskéjébe

Ezek után feltekerjük a kábelköpenyre a csatlakozót izomból addig,
amig meg nem jelenik a tüske végén a sodrat vége. Itt már feltekertem a
külső menetes házat is amit első lépésként felteszünk a kábelre, megfelelő irányban !

Izzíthatjuk a forrasztóállomást ...

A forrópont tüskéjébe befolyatjuk a forrasztó ónt.
A felső csatlkozón nem lett szép a forrasztás, de korrigáltam ...

Felkerült az antenna egy festőhenger teleszkópos botjára.
Egyszerű és kiváló megoldás ...

Ezek után jöhetett a teszt, láthatjuk hogyan muzsikált az antenna,
a LIDL bicikli állványon 4 méteres magasággba felrakva ...

80-AS 5/8-os UHF körsugárzó antenna

 Rádiós kitelepüléseim során kezdetben kézi amatőr rádióval mentem ki, PMR sávokra próbálkozva, egy Carant 7-es Yagi antennával. Aztán kipróbáltam az ATK-5 és az ATK-10 antennákat is. Bővült a motyó, lett LIDL bicikliszerelő állvány, CB rádió, horgászbotra fellógatott T2LT antenna is hozzá. A sokadik alkalommal Robi barátom elhozta az aszódi antennáját, egyszerűen csak kipróbálni. Nagyot szólt. A YAGI antennákkal mindig irányba kell állni, a körsugárzó az ugye 360-ban beszél és fülel. Meg kell jegyezni, hogy egy YAGI antenna 8-10 dBi nyereséggel bír, ez szinte leküzdhetetlen előny, de irányítottsága lévén, megvannak a maga korlátai. Gondolkodtam is, hogy veszek az otthoni fixen telepített aszódi mellé még egyet, de zavar, hogy csak neccenesen fér be az autóba a maga 3 méteres hosszával. ( Van 170 cm-es aszódi is, de azt nem mondják olyan jónak, mint nagyobbik testvérét) Az én autóm nem kombi, nem dobozos, ezért a többi kitelepülős cuccal nagy vesződés árán férek csak el benne.Elkezdtem hát nézelődni kisebb, Diamond kétsávos körsugárzók irányába, 130 - 170 cm hosszban. Volt egy használt, nagyon tetszett, de lecsúsztam róla sajnos. A Diamond antennák újonnan nagyon drágák. Nézzük, milyen egyedi gyártású antennát találtam helyettük.

A Marketplace dobta fel a hirdetést

Ebben a dobozban érkezett postaköltséggel 10.500 ft-ért

Igényes gyártás, bár én BNC-t UHF sávra nem alkalmaznék

A radiálok vagy ellensúlyok

BNC -> PL259 átalakító.
Aki a Diamondot árulta, ő küldte nekem ajándékba, mert nincs BNC csatlakozóm.

Így néz ki tehát ez a max 60 cm hosszú antenna

Az antenna tulajdonságai:

Gyártmány: 80-AS 446 (80-as Tibi, Körmös Tibor)
5/8 lambda hosszúságú, UHV körsugárzó antenna. (nem kétsávos)
Nyeresége: ~ 5 dBi (nagyjából a kisebb aszódival egy szintű)
SWR: 1.1

A szállítás nagyon hamar megtörtént, az eladó minden adatát megadta.
Előre utalást kért, az antenna 2 nap alatt megérkezett. A becsomagolásról is kaptam fotót.
Tibivel beszélgettem, érti a dolgát. Kaptam videókat, NanoVNA mérésről fotót.

A tesztelés várat magára, addig az antenna - érthető okokból - csak ígéret.
Amint megvan a kábel hozzá, tesztelem, és beszámolók róla.
Véleményt teszt nélkül nem mondok.

Ha tudja amit ígér, nagyon jó kis kitelepülős antenna lesz.

SDR rádió Androidon

 Sokszor láttam Youtube-on olyan videót, ahol bemutatják, hogyan lehet SDR rádiózni Androidos telefonon. Megtetszett a dolog, van hozzá minden, miért is ne próbálnám ki ? Gyakorlati haszna ennek az, hogyha kimegy az ember egy nyitotabb, magasabban fekvő területre, zsebében a telefonnal és visz magával egy antennát (akár egy párméteres drót formájában), valamint egy SDR vevőt, akkor nagyon könnyedén körbehallgatózhat az antenna által támogatott frekvenciákon. Lemodelleztem itthon ezt a játékot, sikerrel is jártam. Erről szeretnék mesélni ebben a posztban. Elmondom, hogy én hogyan csináltam, mik a feltételei, és bemutatom ennek menetét lépésről - lépésre. Igyekeztem sok képet készíteni, sőt videót is, melyeket bemutatok, és remélem elégséges magyarázatot is adok majd mindezek mellé ...

Kellékek: Androidos OTG-t támogató telefon, SDR vevő, OTG adapter, antenna

Szabadítsuk ki az OTG adaptert

Telepítsük fel a Google Play-ből az SDR driver-t

Telepítsünk SDR szoftvert is

Beállítások, OTG ...

Engedélyezzük, kapcsoljuk be !

Ellenőrizzük az SDR driver státuszát (installed successfully)

Amikor csatlakoztatjuk az SDR vevőt ... Pipáljuk ki a check box-ot !

Rakjuk össze a cuccot !

Ha mindent csatlakoztattunk, indulhat is a móka !

Próbáljunk rá arra, ami úgyis a legjobb minőségben vételezhető ...

Amint elindítjuk a Spectrum analizator funkciót, indul a visszaszámlálás 60-tól ...
Amint letelt az 1 perc, az applikáció felajánlja a PRO mode-ot,
ami teljes funkcionalitást biztosít, többek közt zajzár állítási lehetőséget is !

Én megvásároltam a szoftvert ... Ennyit life-time megér.

Én ezeket az appokat használom a rádiózást segítendő ...
Az SDR++ nekem nem indult el.

Így szólt a telefonon működő SDR rádió

Bárkiben felmerülhet a kérdés, hogy minek ehhez ennyi kütyü, hiszen 1000 + 1
online rádió van ?!

Ez így igaz, viszont ez az SDR vevő 0.1 KHz ... 2 GHz-ig működik, tehát hallgatható
vele az AM - FM - AIR BAND - SW - MW - LW - CB - PMR és egyéb egzotikus frekvenciák mindegyike, amit csak az SDR vevőre kötött antenna támogat !


Jó szórakozást !

MLA-30 Plus MegaLoop antenna

 Egyáltalán nem rossz választás az RTL-SDR Blog v4-hez mellékelt antenna, de szükségem volt egy aktív antennára, melyben jelerősítő is található. Szerettem volna azt feltenni a padlástérbe, ahol mégis csak 5 méter magasan van. Nem sokkal több mint 10.000 Ft-ért megrendelhető , elég szép eredményeket mutat a Youtube-os teszteken. Nem volt kérdéses tehát, hogy a 0.5 MHz ... 30 MHz közötti (rövidhullám) tartomány támogatására beszerzem. Sajnos az elsőkörös megrendelésnek pénzvisszafizetés lett a vége, mert valahol elakadt a csomag, de a második kör sikeres volt. Vesztettem így 12 napot, de nem baj, a lényeg, hogy megérkezett. Bontsuk ki együtt, nézzük meg, hogy is áll össze ez az antenna!

Kültéri, vizálló, egészen igényes termék, rozsdamentes antenna anyag

Korrekt csomagolás

Izgalmas volt kibontani ...

Elénk tárulnak az alkatrészek ...

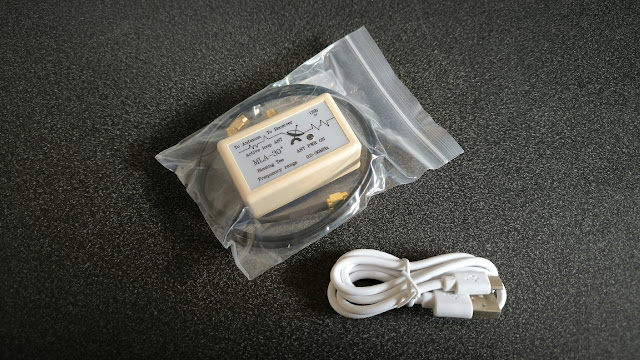

Az erősítő egység kábellel és a tápkábel

Az antennához vezető SMA, jobbra pedig az SDR vevővel összeköttetést adó SMA

5V 1A tápcsatlakozó és a 2 db SMA female csatlakozó

RG174 kábel az SDR vevőhöz

Antenna fejegység, a hurkot tartó szárnyas anyával

0.5 MHz ... 30 MHz, 5V 1A

A szépen csomagolt, kétrét hajtott hurok, és a 10 méter hosszú RG174-es antennakábel

Első körben megijedtem, hogy nem jár hozzá táp, pedig igényli,
de úgyis térdig jár otthon mindenki a régi töltőkben, így túrtam egyet

Mostanra elkészült a rendszer, már csak oszlopra kellett állítani

Kellett hozzá egy régi fenyőfa tartó állvány, és egy 2 m hosszú PVC cső ...
Szépen megformáljuk a kört, a vevő egységet is feltesszük ...

Hatékony és jól működő antenna ez 12.000 ft-ért :-)
Kb. 2x-3x  hatékonyabb az RTL-SDR dongle mellékelt antennájához képest.

RTL-SDR Blog v4 dongle

 Miközben épült a stúdió, nem tétlenkedtek a postások sem. Szépen csordogáltak a további megrendelt termékek. Mondjuk kellett türelem, hogy kivárjam megérkeztüket, de azért csak elérkezett a csomagbontások ideje. Hosszasan gondolkodtam azon, hogy rendeljek-e drágább SDR vevőt közel 50.000 ft-ért, de akkor semmi antennám nem lett volna még, vagy kezdésnek elindulok egy RTL-SDR USB Stick rendszerű vevővel, a hozzá mellékelt antennával, és marad pénzem egy speckó antennára is, ami vélhetően minőségi módon kiszolgálja a rövidhullám támasztotta igényeket ?! Ez utóbbi verzió mellett döntöttem és majd később, idővel veszek egy profibb SDR egységet ... Ez esetben az USB stick-es RTL-SDR androidos telefonnal lesz a KITELEPÜLŐS SDR vevőm, a maga antennájával. Úgy gondolom, hogy jól döntöttem és a Blog v4-es verziót rendeltem, mellyel kicsivel többet kell mókolgatni, de van benne UP-Converter, erősebb sávszűrő és mostanra van hozzá rendes driver is, Windows, Linux de még iOS rendszerre is. Lássuk akkor mit küldött nekünk az eBay ?!

Látható az SDR vevő, a kábelek, a kis tripod, és a két dipole antenna

Tisztességes csomagolásban érkezett ...

Karácsony érzésem volt :-)

Ez bizony eredeti ! Eladó / gyártó: RTL-SDR

Sok a klón, csak az eredetit javaslom !!!

1 KHz és 2 GHz között képes működni ez az eszköz, (megfelelő antennákkal) ...

Ötletes csomagolásban az antennák ...

Tanúsítvány és felhasználói kézikönyv. Védőkupakok ...

Quality Check (ez nincs a klónokon)

Átlós csavarozás, ez is az eredeti jellemzője

Kébelkészlet (RG174 - SMA male)

Ablakra is helyezhető így a vákuumtalpas antennatartó

Felhelyezhetjük az antennákat a tripodra is

Nekem nagyon tetszik ez az antenna készlet

25 és 100 cm-re nyitható DIPOLE antennák

Ügyes, okos megoldás (nem borul fel)

!!! NAGYON HASZNOS TÁBLÁZAT EZ, AZ ANTENNA BEÁLLÍTÁS TEKINTETÉBEN !!!

Információ a Windows-os telepítéshez:

1) Töltsük le a legfrisebb Zadig drivertelepítőt
     Futtatáskor válasszuk az Options menüpontban az all devices lehetőséget
     Ott válasszuk ki az eszközünknek megfelelő hardware-t

2) GutHUB-ról szedjük le a megfelelő releases.zip-et
     Tömörítsük ki

     Szedjük ki belőle az rtl-sdr.dll file-t, melyet másoljunk az SDR programunk
     főkönyvtárába, hogy az ottani azonos file-t felülírjuk !

Én az SDR# és az SDR++ nevű programokat használom.
Sajnos az SDRUno nagyon nyögvenyelősen kezeli az RTL-SDR Blog v3 és v4 eszközöket

Hatalmas élmény !
