Aszódi körsugárzó

 A kétsávos Aszódi féle, kollineáris körsugárzó antennát még tavaly ősszel szereztem be. Sokáig gondolkodtam, hogyan telepítsem, mert a már kertben 6 méteres kikötözött árbócon felállított Sirio GPE 27 CB antenna után, a tetőre kellett volna rakni a PMR-re kihegyezett Aszódit. Viszont húztam a számat a palatető miatt, és valahogy a PMR sem ment igazán a környéken. Jegeltem a témát. Viszont a Bicske és környéki rádiós csoport megalakulása arra ösztönzött, hogy az Aszódi - Retevis RT95 kombót mégis csak be kellene izzítani ... Gondolkodtam azon, hogy kellene egy 6 méter hosszú másik cső, amire felrakom az antennát, hogy elég magasra kerülhessen így. Nem volt most keret egy 6 méteres 5/4-es csőre, viszont a fatelepen jó áron találtunk egy 4m hosszú, 5x5-ös lécet, mely (átmenetileg)  1.200 ft-ért tökéletesen megfelelt, hogy teszt üzemmódban elindulhasson a PMR mókázás. Szóval összeálltak a feltételek, elkezdhettem összerakni a rendszert. Ebben a posztban szeretném megmutatni, hogy mire is jutottam.


Provizórikusan felraktam, majd lesz rendes árbóc idővel ...

Vegyük akkor elő a forrasztó állomást !

N-es csatlakozó

Távolítsuk el a külső szigetelést

Ne felesjük el feltenni a kábelre a krimpeléshez használandó csatlakozóvéget !

Szedjük le a dielektrikumot

Mehet le szépen

Vágjuk megfelelő hosszúra a meleg eret, érdemes megforrasztani kicsit, bár krimpeljük úgyis

Mehet rá a betekerős rész

Nagyon jó kis szerszám


Rákrimpeljük, és levágjuk a felesleges árnyékolást !

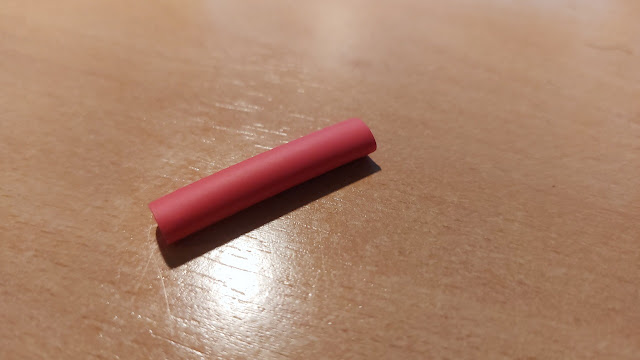

Zsugorcsővet melegíthetünk a csatlakozóvég és a H-155-ös kábel találkozásához ...

Jöhet az Amphenol csatlakozó a kábel másik végére ...

Szeretem ezeket a csatlakozókat szerelni, forrasztani

Feltesszük a becsavarós részt

Csupaszítunk 25 mm-t

Elrendezzük a kis kócost, és hagyunk 4 mm hosszú dielektrikumot.

Beforrasztjuk a meleg eret

El is készült a szép kis csatlakozónk ...

N-es csatlakozó az Aszódi gumiharangja alatt ...

Próbálom elérni a vízmentességet

Kilóg pár szál árnyékolás. Ejnye-ejnye. De műszakilag nem problémás.

Már alig várja, hogy felmehessen az árbócra

Mehetsz is, irány az udvar !

Fenn is van, az ideiglenesen beállított 5x5 cm-es 4 méter hosszú lécen.


Nagyon szépen dolgoznak a Retevis RT95-tel.



Maximálisan elégedett vagyok az "Aszódival", mert Bicskéről Csákvárra, Vértesboglárra, Mányra, Csabdira gyönyörűen működik, 5/9-es riportot kapok, 5 Watton is kiüti a műszert pirosba a túloldalon.
