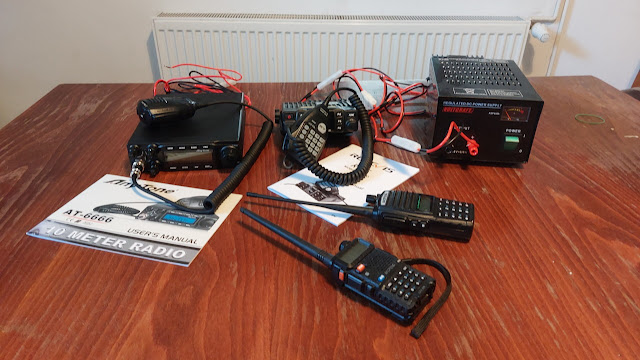

Közeledik a várva várt időpont, közeledik ! Hamarosan felkerül az SIRIO GPE27 5/8-os antenna, a 6.5 méter talppont magasságra, az 5/4 "-os horganyzott csőre. Eddig az előző bejegyzésekben szereplő T2LT antennával tesztelgettem az Anytone AT-6666 rádiót. Tudjuk, hogy a CB antenna nem lehet elég hosszú, és nem lehet elég magasra helyezni. Első körben én 6.5 méterre teszem fel. A kertben fog állni, nem megy a háztetőre, mert oda az Aszódi féle körsugárzót rakom, ami könnyebb. Az antennát megvásároltam már, itthon várakozik. Készül hozzá a H-155-ös KOAX kábel, Amphenol csatlakozóval, vízzáró szigeteléssel, korrektül. Kilenc napja építettük meg az árbóc konzolját, mely 60 cm mély, 20 cm átmérőjű gödörben, nyakig betonban áll a földben, és szétszedhető kivitelű lesz. Érkeznek hozzá az alkatrészek, melyek a kikötést segítik. Összeáll végre a CB rádiós szett. Ebben a blogban mesélek az antennáról, és annak telepítéséről.
Alapvető adatok
Hangolási táblázat (bal felül)

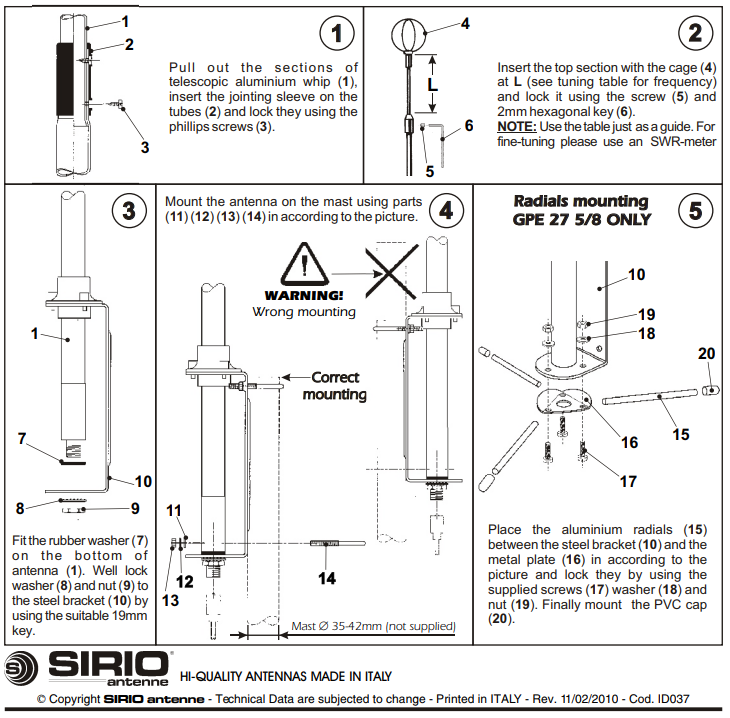

A 2-es ábrán láthatjuk a hangolást szabályzó pálcát
A munkálatokat megelőző pénteken beszereztem a 7 zsák ESTRICH betont, melyhez csak vizet kell keverni, és máris készen van az anyag. Ezt használtuk fel a szomszédommal, az árbócot tartó és feszítő elemek betonnal való rögzítéshez ... Nézzük, hogyan történt mindez !
Megérkezett a 6 méter hosszú horganyzott cső is.
Igen drága mulatság, 17.000 ft (2022 februárjában)
A 3 db sodronykikötő, ami a földbe kerül
Bontható a rögzítés, az árbócrúd kiemelhető, ha szükséges ...
A platform is horgany-spray kezelést kapott ...
Így néz ki egyben az árbóc
Az árbóc fenti vége "le van dugózva". Ebbe víz nem megy be !
Ilyen gép nélkül horror lett volna ...
Köszönet Sanyinak, a szomszéd szakembernek !
Ez a gép, gyönyörűen hozta kifelé a földet ...
Kevertünk betont
Szépen bekerültek a feszítő elemek
és természetesen a minden irányból ellenőrzötten "függőben álló" konzol is
Megrendeltem a 120 fokos árbóc-kikötő bilincset is ...
Jelenleg köt a beton, a kilencedik napnál tartunk.
Leghamarabb a 14. nap elérésekor építkezhetünk tovább.
2022.03.19 Szombat
Eltelt három hét, bár nem terveztem ilyen hosszúra a várakozást. Eljött a nagy nap, amikor a szomszédomnak is megfelelt az időpont. Ez a munka nem "egy emberes", össze kellett hangolnunk a naptárt. Szépen kötött a beton, rendelkezésre állt minden. Reggel 9 körül elkezdtük a munkát. Előkerült az antenna, megérkeztek a további szerelvények a kikötéshez, következett a dokumentáció olvasása. Kicsomagoltam az antenna tartozékait, fejben összeraktam. Figyelmet igényel a munka, át kell gondolni a dolgokat ...
Gyönyörűen látszik a tekercselés, ez tehát az antenna "lelke".
Szétválogattuk az apróbb alkatrészeket, átböngésztük a leírást ...
A képen az antenna tagok, és az összerögzítő takaróelemek láthatók
Az antenna 6.5 méter hosszú
Összefutnak a projektek ... A felújított talicska pont jó volt munkapadnak :-)
Figyelemmel kell meghúzni ezeket a csavarokat, át ne szakadjon a menet !
Meg kell keresni a gyári furatokat, egymásba kell igazítani a tagokat ...
Amphenol vagy 239-es csatlakozó. Alul a gumigyűrű, itt pedig
a karmos alátét, és az anya csavar
A hangolást szolgáló "habverő"
A hangoló tag kihúzása igen fontos, precizitást, átgondolást igénylő művelet ...
Na, akkor itt áljunk meg egy szóra ! EZ NAGYON FONTOS MOZZANATA AZ ANTENNA BEÜZEMELÉSÉNEK. A hangoló ("habverő") tag beállítása, kihúzati hosszúsága határozza meg, hogy az antenna milyen frekvencián rezeg. Nincs igazán tökéletes képlet ennek hosszúságához, csak amit a prospektus megad, de ezt a helyi viszonyok is befolyásolják. Gondolkodjunk együtt, nézzük, miről is szól a leírás ...
Ezeket az adatokat nagyon figyelmesen nézzük át !
Mit mond el nekünk ez a pár paraméter ? Első adat az, hogy az antenna 26.4 és 29 MHz közötti tartományban dolgozik. Ezt tudjuk hangolni a kihúzható, utolsó (legfelső) taggal. Megtudjuk azt is, hogy ez egy körsugárzó antenna. 50 Ohm-os impedanciájú, így 50 Ohm-os KOAX kábel kell hozzá. Javaslom a H-155 vagy magasabb kategóriájú kábelt ! Kiderül, hogy +- 800 KHz tartományban van az antenna normális SWR értéken, a megcélzott rezgési frekvenciához képest. 250 Watt-ot tud tartosan leadni, de csúcsban kihajtható rövid ideig 750 Wattal is. Súlya 2.5 kg, az ellensúlyok hossza 132 cm, az antenna árbóc átmérője 35-42 mm közötti legyen ! Azaz, tökéletes az 5/4 "-os cső.
Itt kell nagyon erősen gondolkodni ...
Én - ahogy nyilván majdnem mindenki - CB antennának használom a Sirio GPE 27-et. A CB frekvencia jellemzően 26.965 MHz és 27.405 MHz között, 40 csatornára felosztva működik, ha a hazánkban engedélyezett Citizen Band sávokat nézzük. Tanulmányozva a táblázatot, és kiszámolva ennek a tartománynak felét, akkor arra juthatunk, hogy kb. 50-52 cm-re kihúzva kapjuk a legjobb beállítást. Én is így cselekedtem, más kollégákhoz hasonlóan.
Helyükre kerültek az ellensúlyok
120 fokot zárnak be, ahogy azt kell ...
Megnéztük, hogy is mutat összeszerelve ...
Felerősítettük az árbóc fenti végére
Kicsit szerencsétlen, hogy ennyire hosszúak a bilincs menetes végei
Végigfűztük a KOAX kábelt, felrögzítettük, felkerült a kikötő-bilincs
Következett a feszítők szerelése, a drótozás elkészítése
Lábon az antenna
Talpponti magasság 6.5 méter (dupla ennyi lenne az ideális)
80 cm mélyre leverve a betonvas
Ezen még csiszolni kell, a földelő kábel csak olyan hosszú lehet, ami elér a kötési ponthoz.
Mint megtudtam, ez így nem jó. Rövidre, és visszafordulás-mentesre kell alakítani a kábelt.
A kábel behúzása után következett az Amphenol dugó felforrasztása
Készen van a csati, jöhet a próba !
Működik :-)
Több frekvenciát kipróbáltunk ...
SWR: 1.2 Nagyszerű :-)
Köszönöm szépen mindazoknak, akik segítettek, kiváltképp Szammer László, 58-as Feri, és szomszédom, Sanyi segítségét, akik végigkísérték a folyamatot, és elláttak sok hasznos műszaki
információval, illetve komoly kétkezi segítséggel.
A CB rádiózás immáron kb 100 km-en belül (vagy még messzebb) lehetséges !!!
