Már régen piszkálja a fantáziámat az SDR (Software Defined Radio) nyújtotta digitális élmény. Azért is, mert télen nem fagynék szét a műhelyben ha rádiózni szeretnék, és azért is, mert CB-re, VHF és UHF sávokra illetve PMR-re van antennám és rádióm, ellenben ahol - rádióamatőr engedély híján - nem beszélhetek, mégiscsak jó volna hallgatózni, mert azt szabad. Ahogy olvastam, ezek a kis USB stickek, illetve USB portra csatlakoztatható eszközök, (megfelelő antennára csatlakoztatva) 1 KHz-től 2 GHz-ig alkalmasak az adások vételére. Izgalmas lehetőség, érdekes kihívás. Régebben vettem egy nagyon belépő szintű DVB-T + FM DAB eszközt, ami legalább az FM adásokat vételezi, bár elég kis "csutka" antennája van. Mai eszemmel már sokkal komolyabbat vásárolnék. Legalább az RTL-SDR.com blog v3 termékét, de méginkább az SDRplay RSP1A nevű dobozos SDR vevőt. Szóval nem hagyott nyugodni a kíváncsiság, és volt nekem régről egy Raspberry Pi 3-b málna PC-m, gondoltam játszom egy kicsit, és megvalósítok egy SDR rádiót, abból amim van ...
A két hardware, amire az egész játék épült ...
A Gqrx nevű Linux alapú SDR rádió szoftver ...
Menjünk szépen sorban, teljesen az elejéről fogom megmutatni, hogyan is épül fel a rendszer. A Raspberry Pi 3-b, nem egy mai darab. Körülbelül 2016 tájékán vásároltam. Sokáig szolgált média centerként, egy telepített KODI player alkalmazással. Ma már a 8 magos 8GB belső memóriával szerelt 4-b modell a favorit, de játszani ez is megteszi. Gondoltam én ...
Íme a készlet. TESCO-s egér, billentyűzet és memória.
Maga a málna PC, a doboza szerelékekkel, és a hozzá tartozó tápegység
Érzékeny a tápra, erről szeret üzemelni
Szerintem ez volt a legszebb doboz, amit be lehetett szerezni hozzá ...
Minden készen áll a szereléshez, indulhat a "legózás" :-)
Ő lakik majd a dobozban
4 USB, LAN, WiFi, HDMI, SD foglalat, 3.5-ös Jack aljzat
Szereljük fel az alaplapot !
Szerintem gyönyörű. Passzív hűtés, nincs mozgó alkatrész. Csendes.
Ez már a mostani történet !
Nagyon szeretem, meg fogom venni az utódját ! (4-b)
... és egy HDMI kábel a monitorhoz
Kezdhetjük is az installálást, miután összedugdostuk a "varázsdobozt". A hivatalos oldalon minden megtalálható. Én is ott kezdtem a telepítést, az oprendszer beszerzésével. Jöjjön akkor egy kis informatika !
Kerestem valami SD kártya olvasót, mert minden is van :-)
Mehet a micro SD kártya az adapterbe, indulhat az oprendszer kiírása ...
Válasszunk oprendszert, és "cél-tárolót"
Nekünk most a standard Pi oprendszer kell
Természetesen az SD kártya olvasót válasszuk !
Mehet az írás !
A fogaskerékre kattintva előre megadható a root jelszó, az SSH, a WiFi és minden is
Kapunk egy figyelmeztetést, mert innentől nincs visszaút.
Minden törlésre kerül az SD kártyán, és érkezik rá a szűz oprendszer
Viszonylag gyorsan felírja, még USB 2.0-ás porton keresztül is
A kártya a helyén. Rakjuk össze, induljon a móka !
Az első pillanatok ... A kedvenc hátteremmel ...
Ahogy ez az út, úgy a lehetőségek száma is végtelen.
Terminál ablakban mehet az upgrade majd az update, végül a restart !
A szoftverközpontban rákeresünk a Gqrx csomagra
Viszonylag hamar feletelepülnek
És íme, már szól is a Petőfi rádió
( Megjegyzem, hogy a szoftver, magas gépigénye miatt, a hang néha megakad.
86%-ra hajtja ki a processzort, így nagyon kevés erőforrás marad a rendszer futtatása mellett ... )
Igen, ez a megakadás késztetett arra, hogy elővegyem a régi PC-met, és Windows-ra is megcsináljam az SDR rádiót, mégpedig a HDSDR illetve az AirSpy szoftverek segítségével. Kíváncsi voltam, hogy egy 32 bit-es Windows 7 rendszeren, (Pentium 4, 3 GHz, 2 GB RAM mellett), mit lehet összehozni ?! Szerettem volna, ha nem akad a hang, és ugyan a Raspberry Pi volt a terv, a műhelybe mégis csak a PC-t fogom kirakni. Hát elszórakoztam vele, nem is keveset ! Nézzük, miből is állt ez a kis játék ?!
RTL chipsetes stick esetén elengedhetetlen ez a dll file !
Válasszuk ki az eszközt

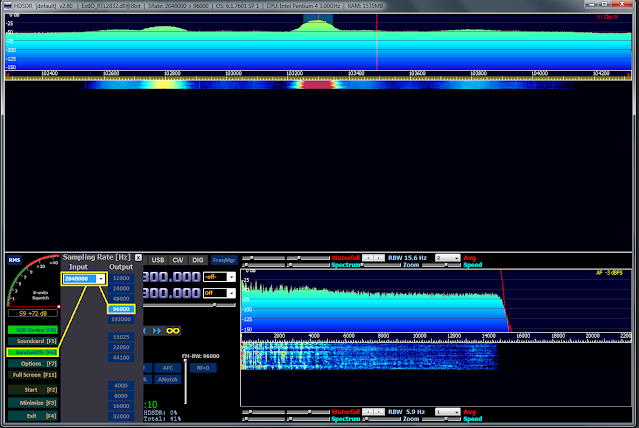

Állítsuk be a paramétereit pontosan !
A gépigény viszonylag alacsony
Szebb, áttekinthetőbb és modernebb az
AirSpy szoftvere
Itt is fontos, hogy beszerezzük az RTL chipset-hez tartozó dll file-t !
A szoftver könyvárához adjunk full controll jogot !!!
Itt egyszerűbb a konfigurálás
Ennek a szoftvernek már nagyobb az igénye, maxra kihajtja a régi gépet ...
Végül, de nem utlsó sorban, szeretném bemutatni azt a két eszközt, melyeket jó szívvel tudok ajánlani, ha valaki SDR rádiózásra vállalkozik.
Ez a készlet jelenleg 25.000 ft környékén mozog. RTL-SDR blog3 dongle
Ez pedig már a komolyabb, dobozos darabok belépő szintje
SDRplay RSP1A
Ha le akarjuk fedni az átlag rádióamatőr és hobbi rádiós sávokat, akkor bizony érdemes beszerezni egy 7-14 MHz körüli, egy 27 MHz-re méretezett CB, egy VHF-UHF, és egyéb rövidhullámra való antennát, melyet a hallgatandó frekvenciák alapján, egy splitterrel kapcsolgatva juttathatunk rá, az SMA csatlakozós SDR vevő egységünkre, a hallgatni kívánt frekvencia függvényében ...
Jó szórakozást !
:-)
