PMR kitelepülés

 Az elmúlt, húsvéti szombat második felében a rádiózásé volt a főszerep. Befejezvén a délelőtti horgászatot, indultam tovább Bicske másik végébe, ahol is a Málé-hegyi szőlös tövében települtem ki PMR rádiós szettemmel, az áprilisi esemény kapcsán. Hamar összeállítottam a cuccot, indult is a vadászat. Meglepően sokan voltunk, hamar betelt az A4-es papírlap a QSO-k logjaival. Változatosan sikerült elérnem az ország több pontját, és nagy élményrádiózás kerekedett ebből a szűk 2 órából. Gyönyörködtem a tájban, a szőlősorok közül kibújó fácánkakasban, a napsütésben, a szabad tér adta békességben. Egyedül voltam, így jobban tudtam koncentrálni az adminisztrációra. Ismerős hangok és új arcok egyaránt jöttek, igazán nem panaszkodhatok.

A legjobb setup ! Elfér minden a csomagtartóban ...

A "meghívó"

Egy kicsit vakultam a naptól, de minden ok.

Pazar és kényelmes helyem volt. A világ legjobb horgászszéke az enyém.

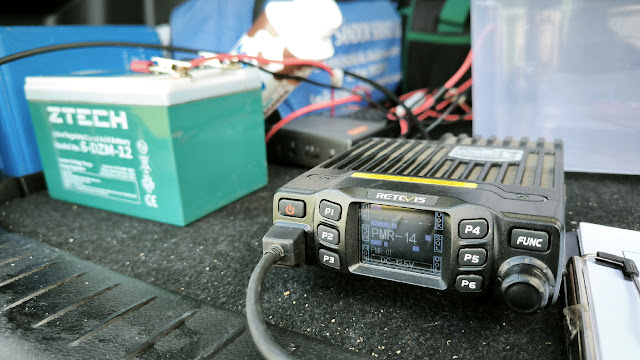

Mobil "rádióstúdió"

Kitelepülős PMR antennám
80-AS 446

"Örültem magamnak", elégedett voltam. A vízparton nem ültem le, itt jól esett.

Forgalmazásra készen !

Mindenütt rádiósok ... A készüléket itthon megpucoltam.
Sajnos a szél és por ellen nincs mit tenni.

A végére + 2 sorral betelt a lap. Nem szoktam feszülni a mennyiségen,

inkább a minőségi szó, a barátségos hangvétel érdekel.

Innen bújt ki a fácán ás távozott balra a cserjésbe ...

Megérte felcuccolni, szétszedni itthon a "stúdiót", hogy aztán az ember
kivihesse a szabadba a fél felszerelését. Akkor vicces ez, amikor PMR-CB
egyaránt jön velem. Na ott van felszerelés ...


Köszönöm az élményt Mindenkinek !
(Rekord: Bicske - Balatonlelle 108 km Simplex)



Longwire antenna építése

 Az előző bejegyzésben ismertetett tervezési fázis után, eljött az építés ideje. Pénteken beszereztem az alkatrészeket (és egyéb más műszaki apróságot), illetve további dolgokat intéztem. Este nézegettem a zacskót és meglepve tapasztaltam, hogy sodrott vezeték helyett tömör vezetéket rakott az eladó hölgy a pakkba. Mehettem vissza, kicserélték. Másnap a többi apróság közül, hiányzott jópár csavar, anya, de a számlán rajta volt. Ez a hibás kiszolgálás azért történt, mert az eladó hölgyhöz egy másik kolléganő odajött és végig pofázott az engem kiszolgáló eladónak. Pedig a listámat is elé raktam, mégis majdnem mindent elcseszett. Lényeg, hogy végül szombatra (három körből) csak-csak összeálltak a kellékek. Nézzük akkor az antenna elkészítésének menetét ...

30 m fekete 1.5 mm2 sodrott rézvezeték, 5 m zöldsárga, szemescsavar ("kampó")

2x2 meter 40 mm átmérűjű PVC cső, 1.8 mm falvastagsággal

Az eredeti tervekhez képest a változtatás: Az antenna hossza 25 méter lett (+ 5 a lejövő)

Ilyen kampóba fog kapaszkodni az antenna két vége.
Gyorskötöző és zsugorcső

Lehet, hogy sok a 4 db gyorskötöző, de így éreztem igazán jónak

Miután levágtam a felesleges végeket,

mehetett fel a zsugorcső

Szeretem ezt az öngyújtót, hőlégfúvónak is tökéletes

Ilyesmi a végeredmény

Két vége van az antennának. A dupla, a rádiós, lejövő oldal

Folytattam a munkát az árbóc tetejére való akasztó kampó előfúrásával.
Átmenőcsavarost akartam, de nem kaptam. Így kis furatot kapott

Lassan, figyelemmel csavartam be, hogy a cső másik oldalán
is megtalálja a furatot. Így egész erősen tart.

Itt már a végleges pozícióban áll. Ez a távolabbi árbóc
A rádiós oldalon két kampó van. A második a lejövő antennavezetéket tartja.

Ez a rádiós oldali árbóc alsó kampója. Ebbe csak belefűzöm a vezetéket ...

Aztán egy kis földelőkábel gyártás következett ...

Krokodil csipesz a megoldás

Rajta a piros hüvely

Megfuttattam ónnal az antenna vezeték végét is ...

25 méter távolságban a két árbóc. Nem fért be a kertbe :-)

Földelőpálca leszúrva (NAGYON FONTOS)

1:9 Balun + SMA adapter + SMA - 3.5 mm mono Jack (pigtail)

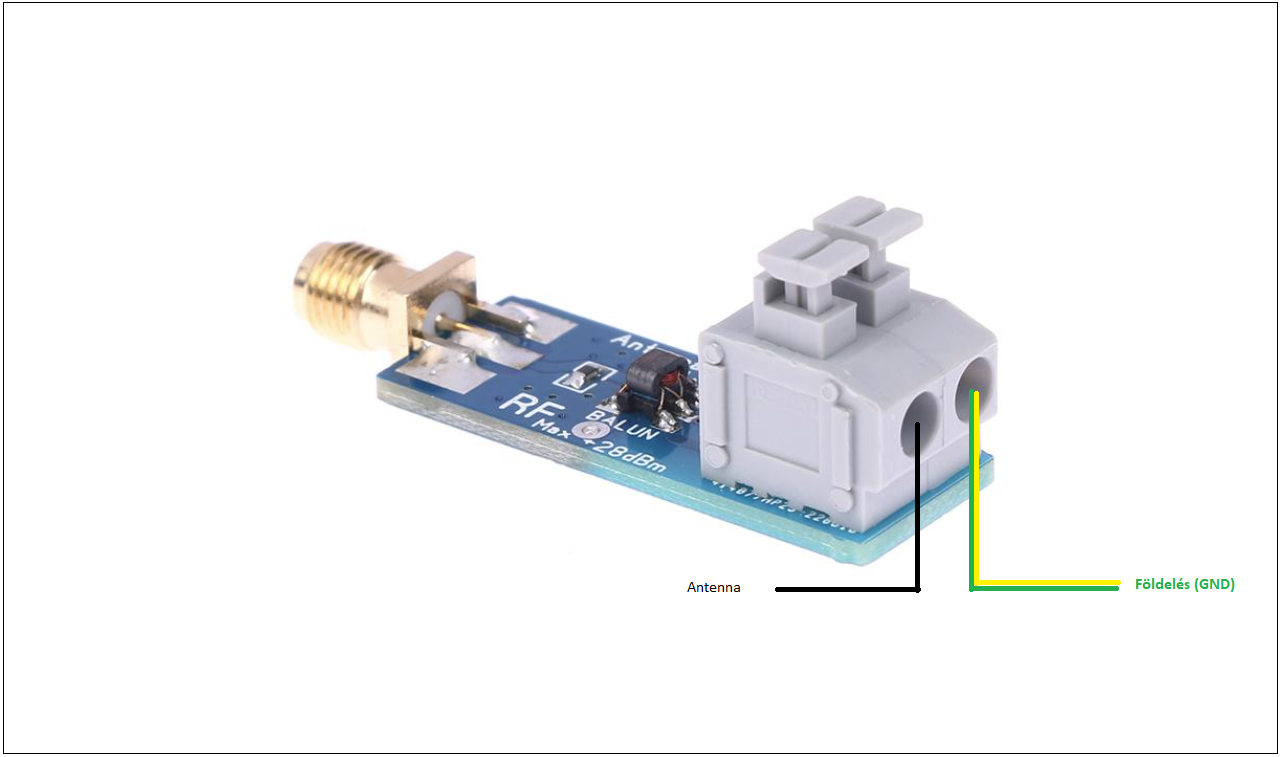

1:9 Balun bekötési ábrája

Szerintem nagyon szépen szólt (a házak közelsége ellenére is)

Eddig max. 60|15 -ös értéket kaptam. Ez jóval magasabb jelerősség és vételi minőség

Rengeteg egyéb dolgunk volt még szombaton, így csak 10 perc jutott kipróbálni.
A szabadtéri teszt még várat magára.


Többen jelezték, hogy a PVC cső nem lesz elég erős. Hajlik kicsit, de tart.
Cserélhető ALU csőre is borsos áron. Az is megoldás, hogy a csövek toldóelemét
ráültetem az állvány függőleges oszlopára, és a derékszögű tartókart kiiktatom a rendszerből,
de akkor az antenna közelebb kerül a föld szintjéhez, ami nem jó.

Meglátjuk, hogyan reagál a PVC majd a nyári melegre ...
Ha kell, alakítok majd a rendszeren.

LongWire antenna

 Alakul a cucc a szabadtéri frekivadászathoz. A cél az 500 KHz .. 30 MHz tartomány. Kint a természetben nincsenek zavaró jelek, nincsenek zajok, érdemes hát kimenni és ott próbálkozni. Ezen dolgozom jó ideje, hogy összerakjam ehhez a felszerelést. Ez a poszt a LongWire antenna tervezéséről szól, de lesz nálam hurok antenna is, ha kimegyek. SDR vevő telefonnal, ATS-20 Plus és XHDATA D-808 lesz a vevő egység. Vegyük sorra ebben a posztban a kellékeket, számoljunk, tervezzünk ! Alig várom, hogy összerakhassam a készletet és elinduljak hallgatózni !

Az antenna rendszer (nem méretarányos) elvi rajza
A végeken gyorskötzővel, szemescsavarhoz rögzítem majd az árbócra
Két bicikliszerelő állványom van a PMR és a CB kitelepülés miatt

Nézzük az antennát !

Anyaga: 1.5 mm2 fekete sodort réz vezeték
Hossza: 23.5 méter

Antenna hosszok rezonanciája

A 25 méteres antenna hossz még jobb !!!

A 25 méteres antenna vezetékkel tökéletesen vételezhetőek a szokásos broadcast adók is,
különösen, ha azok AM (körkörös) sávokon működnek !

Sodrott vezetékkel járó előnyök:

1. Rugalmasság: A sodrott vezeték rugalmasabb, így könnyebb kezelni és telepíteni.

2. Mechanikai szilárdság: A sodrott kábel jobban ellenáll a mechanikai feszültségnek, például szélhatásnak, mivel több szálból áll.

3. Kisebb törés: A sodrott vezeték nem hajlamos annyira a törésre, mint a tömör kábel, így hosszú távon is tartósabb.

4. Kisebb törés a telepítés során: Ha a vezeték hosszú távon kint van, a sodrott szálak nem repednek, ha rugalmasan feszülnek.

Tömör vezeték:

• A tömör vezeték jó választás lehet, ha rövidebb távolságra telepítesz antennát, mivel olcsóbb és kevésbé rugalmas, ami hosszabb távon hátrányos lehet.

• A tömör vezeték hajlamosabb a mechanikai sérülésekre és törésre, mivel egyetlen szálból áll.

Összegzés:

Ha tartós, kültéri antenna telepítést tervezel, akkor a sodrott vezeték a jobb választás, mivel tartósabb és ellenállóbb a külső hatásokkal szemben. A tömör vezeték inkább ideális rövidebb távolságokra vagy ha a költség a legfontosabb tényező.

Miért fontos a szigetelt vezeték?

1. Víz- és időjárásállóság: A szigetelés megvédi a vezeték belső részét a nedvességtől, esőtől és más külső hatásoktól, amelyek károsíthatják a vezetőt és csökkenthetik a teljesítményt.

2. Korrozióvédelem: A szigetelés segít megakadályozni, hogy a fém vezetékek érintkezzenek a levegővel, ami megelőzi a korroziót.

3. Biztonság: A szigetelt kábel biztonságosabb, mivel nem vezet közvetlenül áramot (ha megfelelően van földelve), és elkerülhetőek az esetleges áramütéses balesetek.

4. Hosszú távú tartósság: A szigetelés megóvja a vezetéket a mechanikai sérülésektől is, például az UV sugárzástól, amely a nem szigetelt vezetékeket elöregítheti.

Milyen szigetelést válasszunk ?

• UV álló szigetelés: Ha kültéren lesz, akkor UV álló szigeteléssel ellátott vezetékek kellenek, hogy ne sérüljenek meg a napfény hatására.

• Erős PVC vagy PE szigetelés: Ezek a szigetelések jó védelmet biztosítanak a külső hatásokkal szemben, és tartósak a kültéri környezetben.

Összegzés:

Ha kültéren telepítesz antennát, akkor szigetelt vezetéket használj, hogy megvédd a vezetéket a környezeti hatásoktól és biztosítsd a hosszú távú megbízhatóságot.

1,5 mm² vezeték:

• Előnyök:

  • Alacsonyabb veszteség, különösen hosszabb kábeleknél.

  • Erősebb és ellenállóbb a mechanikai igénybevétellel szemben.

  • Jobb a nagyobb teljesítményű adókhoz (pl. 100W és afölött), mivel jobban bírja a nagyobb áramot. SWL ESETÉN NINCS ADÁS !

  • A hosszú antennák esetén is jobb hatásfokot biztosít, mert a kisebb áramellenállás miatt kisebb a teljesítményveszteség.

• Hátrányok:

• Nehezebb és kevésbé rugalmas, tehát nehezebb telepíteni és kezelni.

Longwire antenna iránykarakterisztika:

A fő sugárzási irány a huzal hosszára merőlegesen van, főleg akkor,

ha a huzal hossza már több hullámhossznál nagyobb.

Tájolás:

Nyugat-Európa és Ázsia a cél, akkor a longwire antenna tájolása kulcsfontosságú,

mert a hosszúhuzal-antennák fő sugárzási iránya a vezeték hosszára merőleges irányokban

lesz a leghatékonyabb.

Optimális tájolás:

Ha Amerika és Ázsia a fő cél, akkor a vezetéket nagyjából Északnyugat – Délkelet (NW-SE)

irányban kell kifeszíteni. Ha Nyugat-Európát is jól akarod venni, akkor egy Kelet – Nyugat (E-W)

tájolás is működhet, de ez kicsit gyengítheti az amerikai vételt.

Kompromisszumos beállítás:

Mivel három nagy régiót akarsz venni, a Nyugat-Északnyugat – Kelet-Délkelet (WNW-ESE) irány

egy jó arany középút lehet, így még Amerika és Ázsia is jól fogható marad, de Nyugat-Európa sem veszik el.

Mikor melyik AMATŐR - frekvencia megy jól

Amatőr sávok LSB / USB kiosztása

Ezekkel az infókkal már el lehet indulni.

ATS-20 Plus UPGRADE

 Nem lennénk igazi rádiósok, ha nem akarnánk upgrade-elni az eszközeink vezérlőprogramját, ha arra lehetőség adódik. Miközben informálódtam az eszközről, igen hamar látóterembe került egy elérhető és jónak ígérkező FirmWare. A készülék eredeti Firmware verziója: v1.1.5 by PU2CLR és az újabb, hackelt (szebben módva egyéb feauture-öket hozzá adó) változat a Goshante féle 2024-es v1.18 verzió. Ennek telepítéséről több videó is elérhető. Szükség van ehhez USB kábelre, egy Arduino programozó szoftverre (esetleg CH340 virtual serial port driverre, és egy HEX file-ra. A folyamat nem vesz több időt igénybe 10-15 percnél. Türelmet, odafigyelést igényel, de ha minden stimmel, 25 másodperc alatt lefut. Vegyük sorba a szükséges feltételeket, beszéljük meg, hogyan zajlik a frissítés !

Ez a cél ! Ha mindent beállítottunk, le is fut ...

Na de mire van szükségünk ehhez ?!

Egy USB - Mini USB kábel

Amit így csatlakoztatunk hátul a DSP aljzatba

Egy AVERDUDESS szoftverre innen:

https://github.com/ZakKemble/AVRDUDESS/releases/latest/

https://sparks.gogo.co.nz/assets/_site_/downloads/CH34x_Install_Windows_v3_4.zip

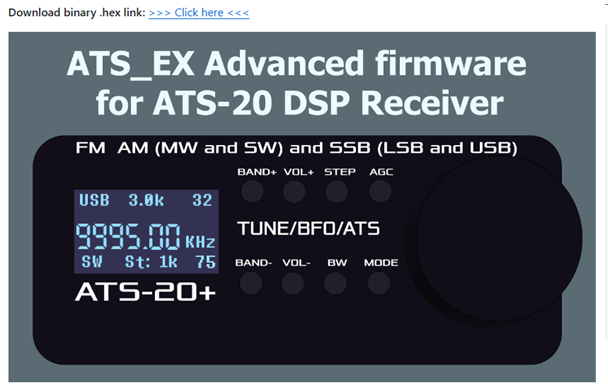

Magára az új Firmware-re (*.HEX)

Innen: https://github.com/goshante/ats20_ats_ex/releases/download/v1.18/ATS_EX_v1.18.hex

... és türelemre, odafigyelésre !

Nézzük akkor sorban a menetet:

MIÉRT FRISSÍTÜNK ?
Azért mert kibővülnek a freki-határok és szebbek lesznek a kijelzőn a karakterek

1) AVRDUDESS program leszedése és telepítése ("next-next-finish")

2) Virtuális soros port beállítása (57600 baud sebességre)
3) HEX file letöltése, kicsomagolása
4) Firmware író program pontos konfigurálása
5) WRITE ! (imádsággal ajkainkon) :-)

Kezdjük itt: https://github.com/ZakKemble/AVRDUDESS/releases/latest/

Telepítsük fel !

https://github.com/goshante/ats20_ats_ex/releases/download/v1.18/ATS_EX_v1.18.hex

Töltsük le ! (Bontsuk ki, rakjuk el a gépre, rövid elérési útvonallal)

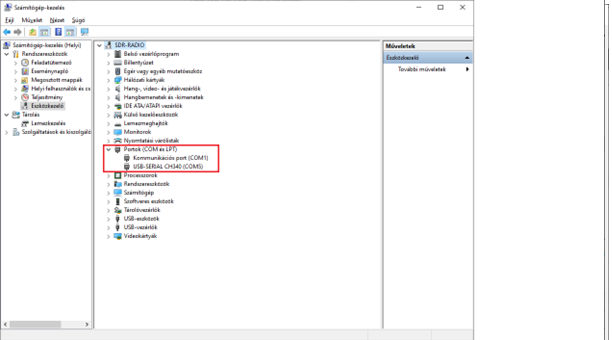

Állítsuk be a port sebességét, jegyezzük meg a PORT számát !

Állítsunk be mindent pontosan (ellenőrizzük többször) !!!

Aztán csapassuk !
(A PORT sebességét én nem írtam át, ő volt)

Upgrade előtt ...

Upgrade után ...

Kellemesebb kijelző, szebb karakterek.
Kibővült menürendszer és frekvencia-határok !

A menürendszer kibővül, megváltozik, kezelését szokni kell !!!
Kárpótol minket az áttekinthetőbb és szebb kijelző.

További infó a kezelésről a linken (lent az oldalon)
https://github.com/ZakKemble/AVRDUDESS/releases/latest/

Features:

Fully reworked interface. No more ugly stretched fonts. Minimalistic readable interface. 7-

Segment frequency font is inspired by swling firmware, but created by me.

- Fully reworked controls. You can read user manual below.

- BFO is now part of main frequency and regulated by frequency step, it is no more dedicated

  option that makes frequency surfing experience terrible. SSB mode has more precise steps.

- LW Band: From 153 KHz to 520 KHz

- MW Band: From 520 to 1710 KHz

- SW Band: From 1710 to 30000 KHz (With a lot of sub-bands)

- FM Band: From 64 to 108 MHz.

- Dynamic RDS for FM radio stations with an option to switch RDS information lines (Displays

  UP to 16 characters).

- AM/FM Stations scan.

- Added CW mode.

- Poorly designed RSSI was removed and replaced with optionaly displayed S-meter like scale.

- All SW bands now feel like one large band from 1710 to 30000 KHz. It's possible to switch

  between them, but they no longer restrict the frequency step to the sub-band limits.

- The tuning across frequencies has become as smooth as possible in SSB mode, thanks to the

  merging of the receive frequency with the BFO. The rough frequency switching now occurs

 every 16 KHz (the seamless tuning in both directions covers a full 32 KHz). In Non-SSB

 modes now you also can tune faster, encoder should be more responsive.

- A lot of steps are available for every mode. In AM you have 1/5/9/10/50/100k/1M steps, in

  SSB you have 1/5/9/10k steps and 10/25/50/100/500Hz steps for more precise tuning. In FM

  mode you have 10k/100k/1M steps.

- Added settings page. You can configure Gain Control and ATT, Soft Mute, Automatic Volume

  Control (AVC), On or Off AVC for SSB mode, DeEmphasis for FM mode and enable or

  disable SSB Sync mode and other useful settings.

- BFO offset calibration.

- Adjustable screen brightness.

- Adjustable CPU Frequency for power saving purposes and reducing interference.

- Added Mute button and Display on/off button.

- Added Battery charge status (Requires simple physical mod: Make voltage divider from two

  10 KOhm resistors and solder it's middle output to A2 pin)

- Added S-Meter

- Atm328p controller is now running on it's full clock. Controls have to be more responsive.

  (Don't know how it impacts on battery drain.)

- Code refactoring, optimizations

- Fixed some bugs

Megérte kicsit agyalni rajta ...
