T2LT antenna készítése

 Nincs megállás, ha az ember építgeti a rendszert. Egy Stalker IX-et kaptam tesztre, hogyha jó, akkor megveszem. Kipróbáltuk, véres volt szerencsétlen torka. Nem akartam nyűglődni a javítandó 35 éves rádióval, belevágtam a dologba és megrendeltem egy új Anytone AT-6666-os CB rádiót. Ez a készülék egy amatőr rádió, de nyitható CB-re. Ehhez kell egy antenna. Komoly árbócra megy majd a SIRIO GPE 27-es antenna, na de mi lesz addig, és mit használok odakint a szabadban ? Erre jelent megoldást a végtelenül egyszerű T2LT antenna, melyhez egyszerű RG58-as Koax kábelre van csak szükségünk. Nézzük, hogyan készült a csoda ?!

Sziszifuszi munka, de megéri ...
Megpucoljuk a KOAX-ot, leszedjük a köpenyt. 270 cm hosszan

Eltakarítjuk a kupacot :-)

Tovább megyünk 260 cm hosszan sima kábellel,
majd egy sörösdobozra megtekerjük a 12 menetet ...

Azt egybe rögzítjük ...
További 5-8 méter kábelre felrakjuk az Amphenol csatlakozót

Ez egy szerelhető kivitel, amit forrasztani kell.

Megvan ennek a varázsa ...

How it's made ?!

Máris elkészült a T2LT CB antenna, mely egy 7 méteres ÜVEGSZÁLAS spiccbotra felrakható. Én a Decathlonból vásároltam a legolcsóbb Lakeside-1 márkájú spiccbotot. Erre a célra, és spiccbotos horgászathoz is teljesen megfelel. Ezzel az antennával teszteltem ki a CB rádiót, míg fel nem kerül a Sirio GPE 27, mely e bejegyzés írásakor már félész állapotban van. Köt a beton, ami az árbócot tartja, és bent vannak a kikötő konzolok is a földben.

Szerszámok nélkül nem megy ...

Jóféle fúrószárak fához

És a "minden is van benne" sortiner

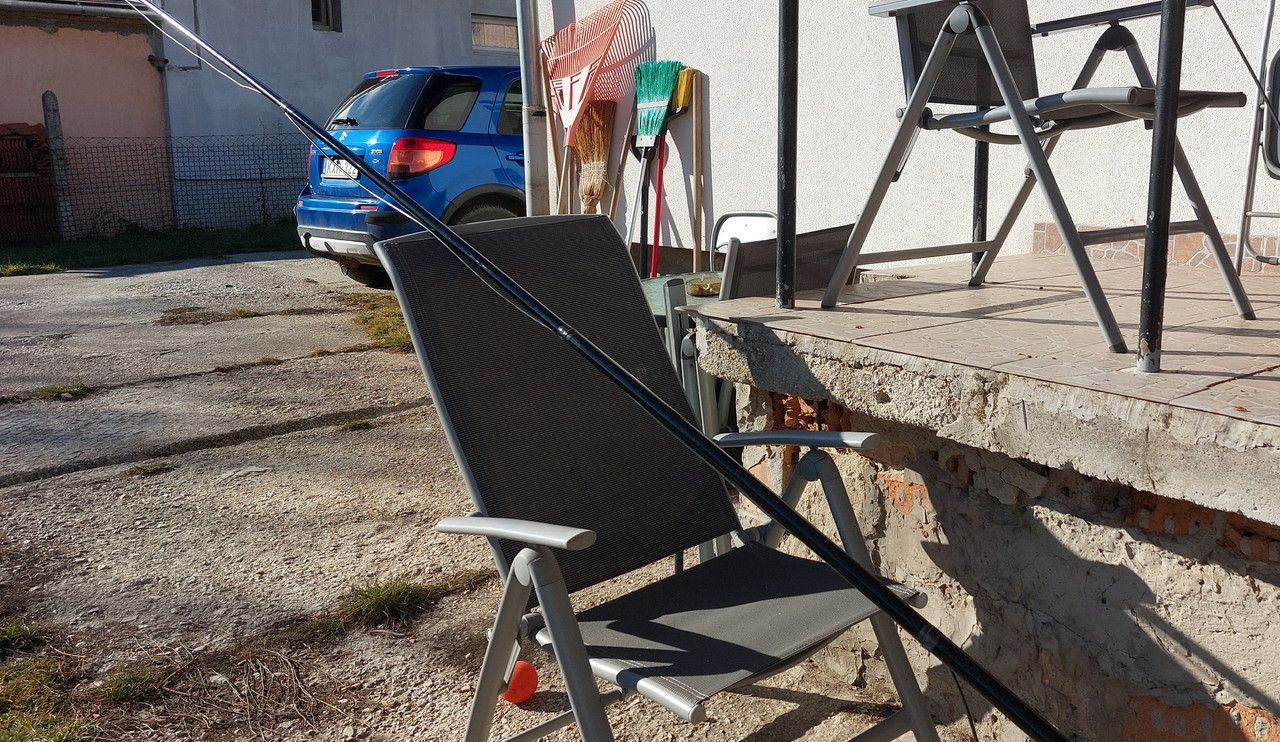

Kinyitva a spiccbot

SWR méréssel meghatározott antenna vég-hossz. 27.500 MHz-re optimalizáva.

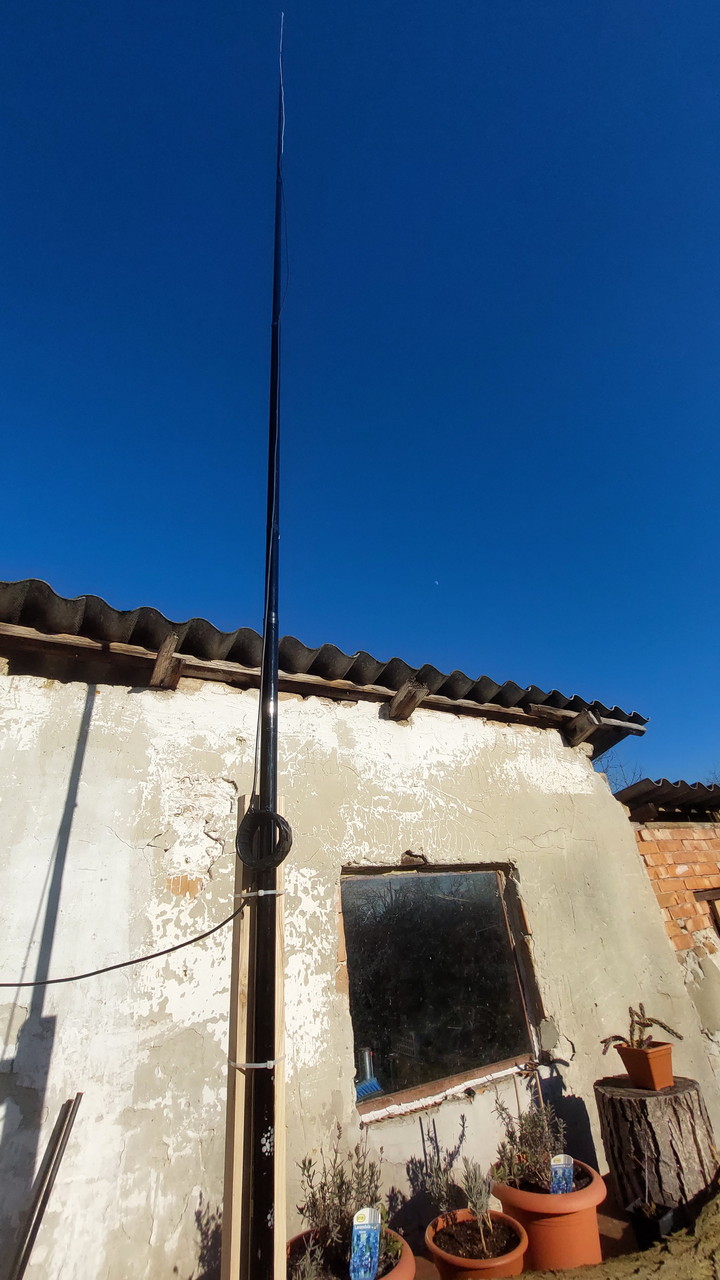

Az égig érő paszuly ...

És az illesztés ...

Anytone AT-6666 - 27.500 MHz

SWR 1.1. Nincs ennél jobb érték ...

Nagyon jó páros ez a rádió, és ez az antenna. Ez utóbbi fillérekből.
Csodás kitelepülős szett.

Határtalan izgalmat adott, ahogy ez az "összedobált antenna" elszólt Lovasberénybe, Tatabányára, Székesfehérvárra, Szilasligetre.


Mi lesz itt, ha összeáll a rendes antenna 7 méter magasból indulva + ez a rádió !!!
